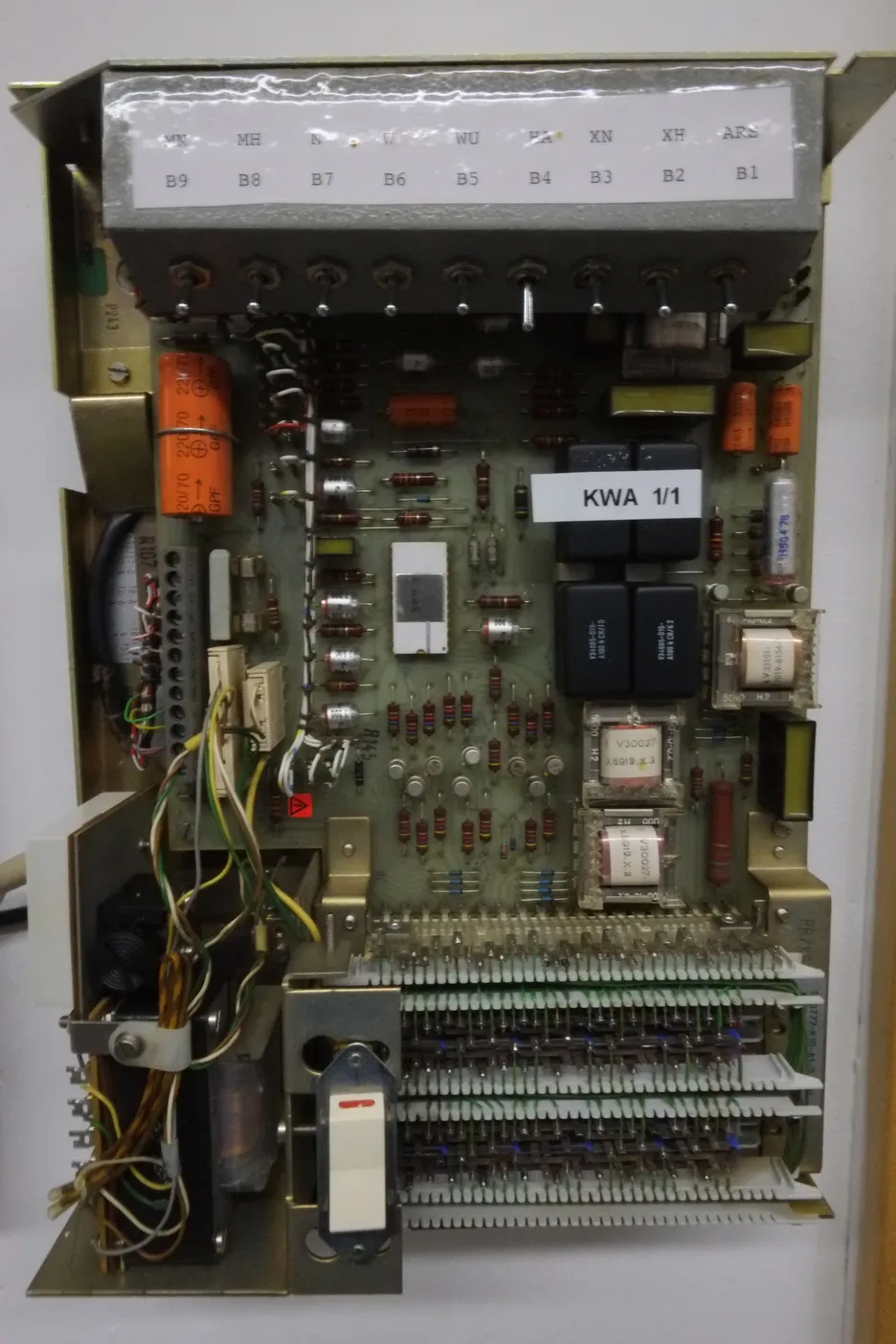

Kleine Wählanlage KWA 1/1 (autom. Zwischenstellenumschalter), Fa. Siemens

  • Entwicklungsstand 1978
  • Aufbau in einem kleinen Wandschrank
  • Eine Amtsleitung, eine Hauptstelle und eine Nebenstelle anschaltbar
  • Interner Anruf durch (mehrmalige) Wahl einer beliebigen Ziffer
  • Anschaltung der KWA-Amtsleitung an die EUROSET8-Anlage, Ruf-Nr. 12
  • Abgehende "Amtsverbindung" (zur EUROSET8-Anlage) durch Erdtastendruck
  • Ankommender Amtsverkehr (von EUROSET8-Ruf-Nr. 12) wird bei der Hauptstelle signalisiert, Rufweiterschaltung zur NSt, wenn sich bei der HSt nach 4 oder 8 Rufen (einstellbar) niemand meldet
  • Rückfrage und Gesprächsumlegung bei abgehenden und ankommenden Amtsverbindungen durch Erdtastendruck
  • Einstellbare Berechtigungen bei HSt und NSt (amts-, halbamts-, mithörberechtigt)
  • Keine Erdtastendruck-Weitergabe an die übergeordnete Vermittlungsstelle
  • Direkte Anschaltung der Hauptstelle an die Amtsleitung bei NSt-Anl-Störung oder -Stromausfall
  • Größe   H x B x T      ca.  0,30 x 0,20 x 0,10 m

Blockschaltbild
