Nebenstellenanlage IIIW-Mini
- Entwicklungsstand der Wähleinrichtung ca. 1965

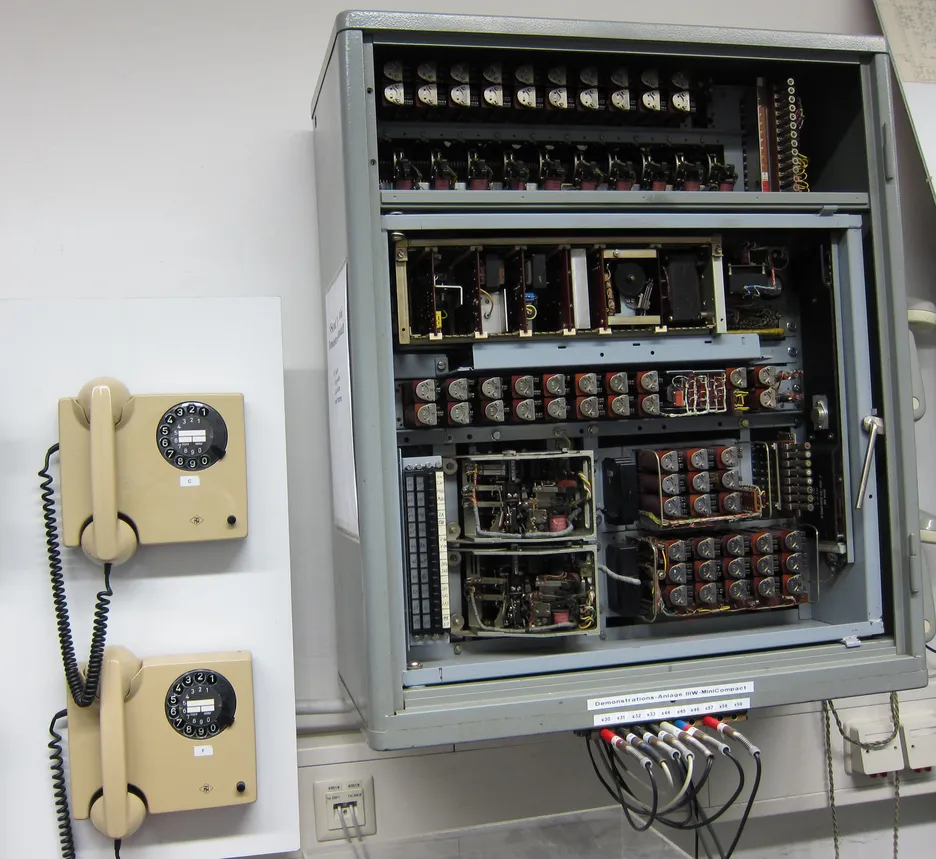

- Aufbau mit konventionellen NSt-Anl-Einrichtungen der Baureihe IIIW-Mini (VW, GW, LW) zu Demonstrationszwecken in einem Schrank
- 10 Tln anschaltbar, 1 GW und 1 LW vorhanden, d.h. nur eine Verbindung herstellbar
- Tln-Rufnummern innerhalb der NSt-Anl. einstellbar zwei- oder dreistellig
- Abgehender "Amtsverkehr" (zur IIB/C-NSt-Anl) durch Wahl der Ziffern "0" oder "300"
- Erdtastendruck-Weitergabe bei Amtsverbindungen
- Ankommender "Amtsverkehr" (IIB/C-Ruf-Nr. 88) wird durch einen Zentralwecker signalisiert ("offener" Amtsleitungsbetrieb)
- Keine Rückfrage- und Umlegefunktion bei Amtsverbindungen vorgesehen
- Einstellbare Tln-Berechtigungen (amts-, halbamts-, haus-, fern-, aufschalte-berechtigt)
- Größe H x B x T ca. 0,80 x 0,70 x 0,30 m
Blockschaltbild
| Tln | Teilnehmer (Fernsprech-Apparat) |
| VW | Vorwähler |
| I.GW | 1. Gruppenwähler |
| LW | Leitungswähler |
| AUe | Amtsübertragung |
| Anr | Amtsanruf-Signalisierung |
| Um | Verbindungsumschaltung VW ---> 1. GW und VW ---> LW |
